Автоматизоване вимірювання щільності скла

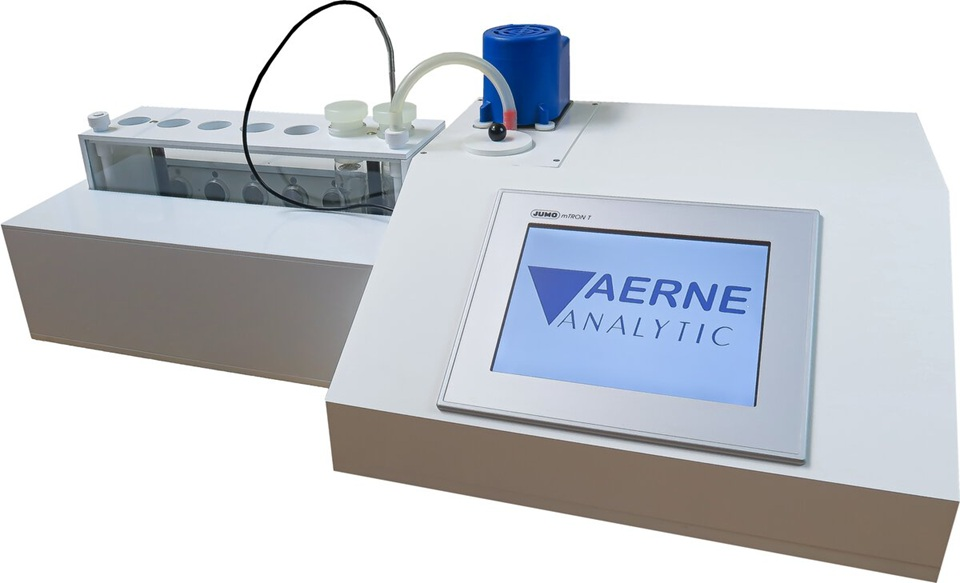

Скло – це матеріал з дуже особливими властивостями. Замість однієї точки плавлення, воно має діапазон перетворення, в якому поступово розм'якшується, а потім плавиться. Існує багато різних видів скла з різним складом, тому деякі властивості матеріалу є змінними. Під час складного виробничого процесу необхідно контролювати численні параметри. Aerne Analytic e. K., спеціалізований виробник лабораторного обладнання, розробив вимірювальний прилад у співпраці з інженерною командою JUMO, який дозволяє повністю автоматизувати вимірювання щільності.

Завдання

Густину скляних зразків визначають методом опускання за М.А. Найтом. Це означає, що кожна з шести пробірок заповнюється двома скляними зразками та одним додатковим зразком порівняння. Потім пробірки заповнюють рідиною для випробування, що складається із суміші бромонафталіну або тетраброметану. Цю рідину нагрівають непрямим способом у водяній бані, що містить дистильовану воду.

Густина випробувальної рідини має бути більшою за густину скляних зразків на початку вимірювання. Це призводить до того, що скляні зразки спливають на поверхню. З початком вимірювання температура ванни повільно підвищується. Це, природно, також підвищує температуру випробувальної рідини. І навпаки, її густина зменшується. Отже, скляні зразки тонуть швидше або повільніше, залежно від їхньої власної густини.

Через певний час зразки скла проходять через світловий бар'єр, який автоматично визначає, чи це еталонний зразок, чи один зі зразків скла. Залежно від різних температур, за яких зразки проходять через світловий бар'єр, та відповідних часових інтервалів, розраховується та відображається щільність зразків скла.

Підхід до вирішення

Технічне рішення було реалізовано за допомогою системи автоматизації JUMO mTRON T. Досягнення бажаної та необхідної точності вимірювання ± 0,0002 грама на кубічний сантиметр вимагає використання надзвичайно точного обладнання. Це стало можливим завдяки термометрам опору JUMO класу A та високоточним, гальванічно ізольованим чотириканальним аналоговим модулям введення JUMO mTRON T. Густина контрольних зразків вводиться через чітко структурований інтерфейс процесу багатофункціональної панелі JUMO mTRON T.

Дані вимірювань можна зчитати з багатофункціональної панелі JUMO mTRON T через USB-флеш-накопичувач або інтерфейс Ethernet. Програмний пакет JUMO PCA 3000/PCC використовується для оцінки та візуалізації даних і результатів вимірювань. Функціональність форми автоматично генерує налаштовуваний звіт про випробування. Його можна зберегти у вигляді PDF-файлу або роздрукувати та підписати безпосередньо.

Результат проекту

Оскільки вимірювання густини скла займає приблизно 1-2 години, автоматизація за допомогою JUMO mTRON T призвела до значного покращення процесу. Крім того, можна виконувати 6 вимірювань одночасно.
