Застосування ножових засувок Orbinox WG у гірничо-збагачувальній промисловості: гідроциклони первинного подрібнення
(реальний досвід мідних збагачувальних заводів)
Завантажити файл Orbinox WG у гірничо-збагачувальній промисловості: гідроциклони первинного подрібнення
Гідроциклони первинного подрібнення — важлива ділянка збагачення мідної руди, де пульпа з 45 % твердих частинок (розмір до 25 мм, включно зі сталевими кульками з млина) створює екстремальні умови: тиск 15 psi, кімнатна температура, потік 5.100–5.992 м³/год, 60 циклів на день. Звичайні засувки тут зношуються за 3 тижні, що призводить до частих зупинок на обслуговування кожні 3 тижні.
Orbinox WG (heavy duty slurry knife gate valve) з натуральними гумовими втулками NR та нержавіючим ножем 316SS подовжує інтервал обслуговування до 6+ місяців — у 2 рази довше, зменшуючи простої та витрати.
Типові місця встановлення Orbinox WG у гідроциклонах первинного подрібнення
| Місце в технології | Модель Orbinox | DN | Ущільнення | Привід | Примітка / Ключові слова |
|---|---|---|---|---|---|
| Вихід пульпи з гідроциклона | WG slurry heavy duty | 300 | Натуральна гума (NR) | Пневматичний циліндр | Orbinox WG гідроциклон, мідна руда, 45 % твердих частинок |
| Лінії подрібнення з твердими частинками | WG з ductile iron корпусом | 250–400 | NR | Пневмо з соленоїдом | Orbinox WG первинне подрібнення, розмір частинок до 25 мм |
| Аварійні та байпасні лінії | WG з епоксидним покриттям | 300–500 | Гума / метал | Ручний або пневмо | Orbinox WG байпас, збагачення руди, 60 циклів/день |
Переваги Orbinox WG для гідроциклонів
| Перевага | Orbinox WG | Звичайні засувки |
|---|---|---|
| Стійкість до абразиву (вода + пісок) | Гумові втулки NR + ductile iron — не стирається | Знос за 3 тижні |
| Термін служби | 6+ місяців без обслуговування | 3 тижні максимум |
| Матеріали | Ніж 316SS, гумові втулки NR | Швидкий знос у пульпі з 45 % твердих частинок |
| Зменшення простоїв | Зупинки кожні 6 місяців замість кожні 3 тижні | Подвоєння простоїв на обслуговування |
Реальні цифри з мідного збагачувального заводу (2021–2025)

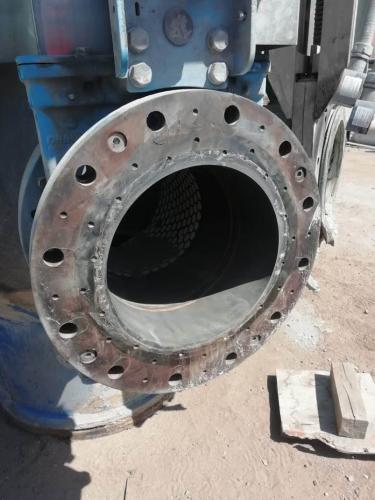

- На престижному заводі Orbinox WG працює ідеально вже більше 6 місяців, втулки в ідеальному стані
- Цитата: "It has been very impressive to see how after 6 months the sleeves were still in perfect condition, preventing us from having to stop production"
- Збільшення інтервалу обслуговування в 2 рази — економія на простоях
Висновок: для гідроциклонів первинного подрібнення, де потрібна довговічність у важкій пульпі — це Orbinox WG slurry knife gate valve.
Хочете схему розміщення WG під ваші гідроциклони або актуальну ціну? Пишіть або телефонуйте — за 1 день підготуємо повний комплект.
