Анонс нового обладнання Група продуктів: Інвертор Лінійка продуктів: опції EFR (дроселі змінного струму, реактори DV/DT, синусні фільтри) Частина 2

 Ми раді оголосити про випуск нових інверторних опцій.

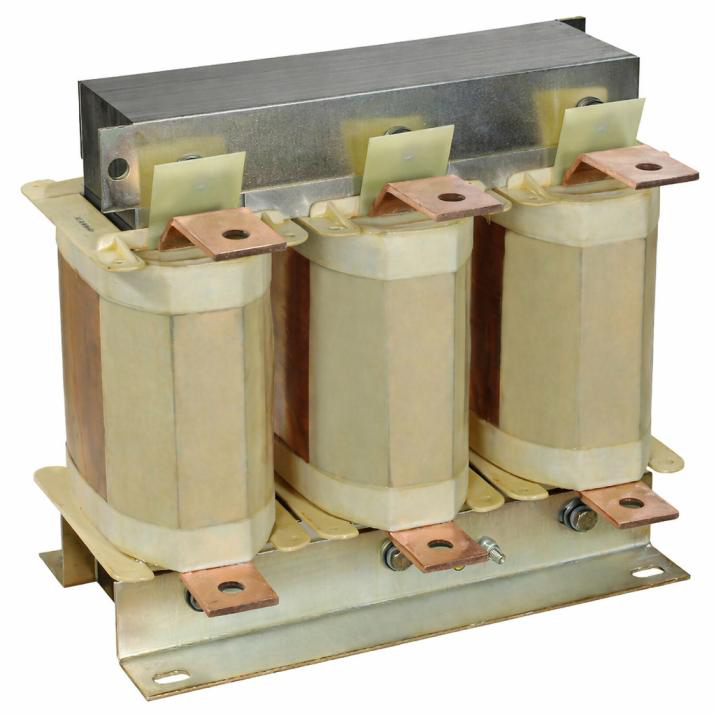

4. EFR-HAL – Реактори змінного струму (вхідні дроселі)

4.1 Роль реакторів змінного струму в системах приводу

Реактори змінного струму (вхідні дроселі) встановлені на стороні живлення інвертора. Їхня основна функція полягає в зменшенні гармонік струму (THDi), що споживаються з джерела живлення.

4.2 Зменшення струмових гармонік (THDi)

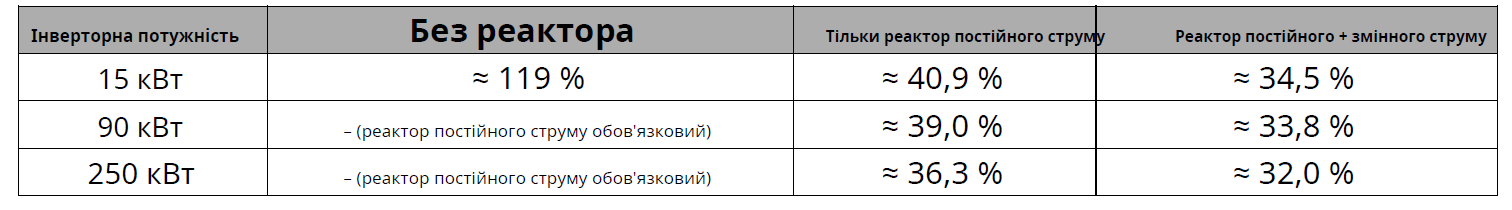

Реактори змінного струму є одним із можливих та економічно ефективних засобів зниження коефіцієнта гармонійнік (THDi) в інверторних системах. На основі внутрішніх вимірювань, проведених на заводі Nagoya Works, у таблиці нижче наведено орієнтовні (≈) рівні THDi при навантаженні 75% для трьох репрезентативних номінальних потужностей інвертора. Водночас, нове портфоліо EFR зберігає необхідні технічні характеристики, надійність та охоплення застосувань, очікувані для промислових приводних систем, водночас забезпечуючи більш конкурентоспроможну та масштабовану пропозицію для європейського ринку.

Для інверторів середньої та високої потужності реактор постійного струму є обов'язковим за конструкцією, тому робота без реактора не застосовується.

• Додавання реактора змінного струму поверх реактора постійного струму забезпечує подальше, вимірне зниження коефіцієнта гармонійних спотворень (THDi).

• Наведені значення є орієнтовними та призначені для порівняння та використання.

4.3 Великі трансформатори та конденсатори корекції коефіцієнта потужності

Встановлення реактора змінного струму настійно рекомендовано або обов'язково у таких випадках:

• Інвертор живиться від силового трансформатора великої потужності (зазвичай ≥ 1000 кВА)

• Джерело живлення чутливе до якості споживаного струму

• Конденсатори корекції коефіцієнта потужності встановлені перед інвертором і можуть бути перемикані

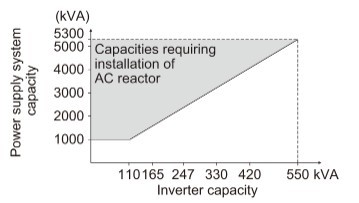

 У цих конфігураціях можуть виникати надмірні пікові струми, що потенційно може пошкодити випрямляч інвертора. Межі застосування та співвідношення потужності трансформатора до інвертора визначені в документації до інвертора (наприклад, серія FR-F800), де використання реактора змінного струму явно вимагається понад визначені порогові значення. Коли інвертор підключено поблизу силового трансформатора великої ємності (1000 кВА або більше) або коли потрібно переключити конденсатор корекції коефіцієнта потужності, у вхідному колі живлення може протікати надмірний піковий струм, що пошкодить ланцюг перетворювача. Щоб запобігти цьому, завжди встановлюйте реактор змінного струму, який доступний як додаткова опція.

4.4 Додаткові переваги реакторів змінного струму

Окрім зниження гармонійних гармонійних коефіцієнтів (THDi), реактори змінного струму забезпечують:

• Зменшення електричного навантаження на випрямляч інвертора

• Збільшений термін служби інвертора

• Покращений загальний коефіцієнт потужності

 • Підвищена надійність інвертора в складних умовах електроживлення

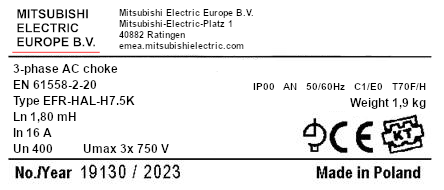

4.5 Зразок заводської таблички

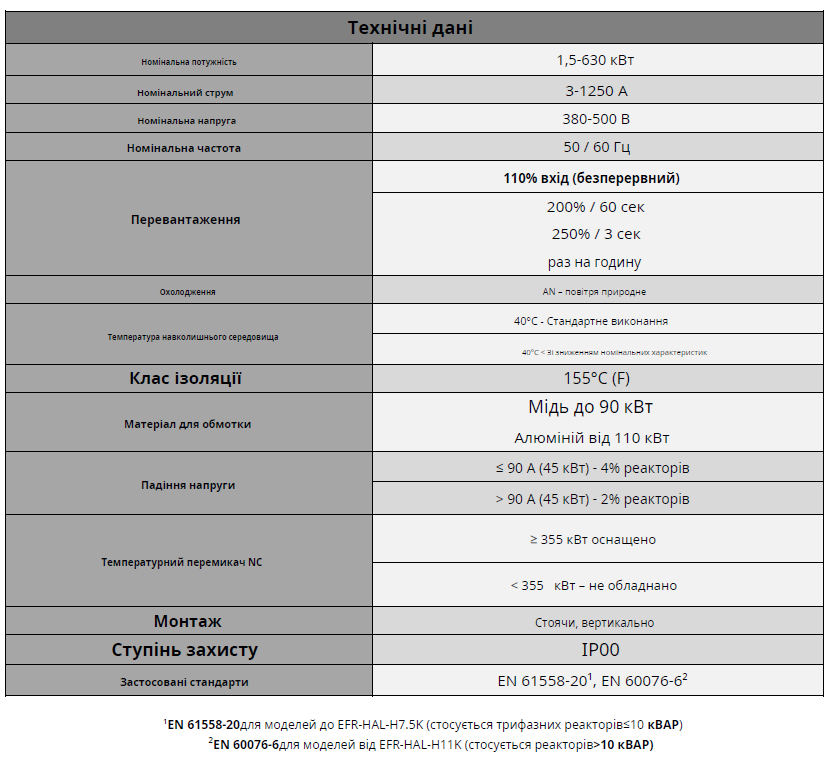

4.6 Таблиця технічних даних

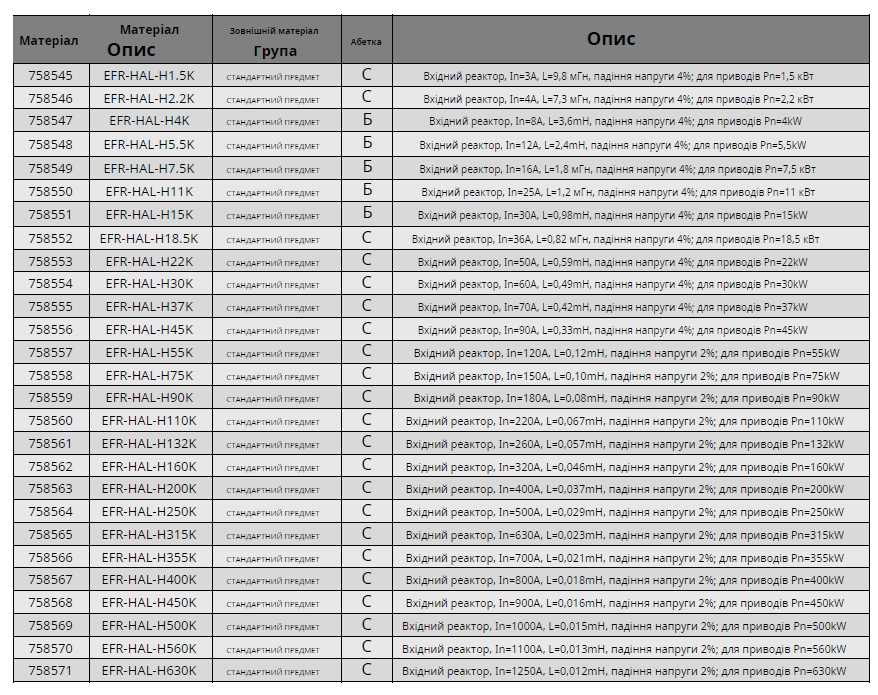

4.6 Перелік матеріалів EFR-HAL
