Анонс нового обладнання Група продуктів: Інвертор Лінійка продуктів: опції EFR (дроселі змінного струму, реактори DV/DT, синусні фільтри) Частина 3

 Ми раді оголосити про випуск нових інверторних опцій.

5.1 Вихідні явища в двигунах з ШІМ-живленням

На виході інвертора швидке ШІМ-перемикання призводить до:

• Швидкості наростання високої напруги (dv/dt)

• Відбиття напруги на клемах двигуна

• Пікові перенапруги, особливо на довших кабелях двигуна

Ці наслідки навантажують ізоляцію двигуна та можуть значно скоротити термін служби двигуна.

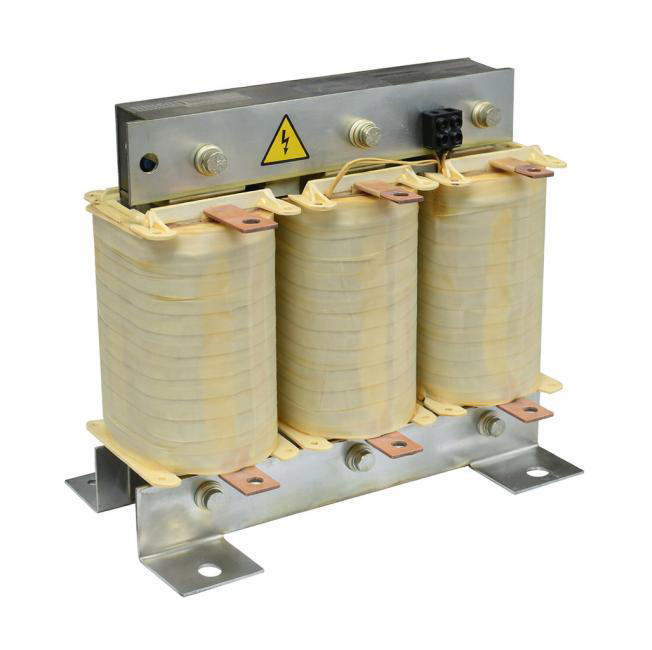

5.2 Діапазон застосування EFR-DU

Реактори EFR-DU dv/dt призначені для систем двигунів з інверторним живленням та довжиною кабелю двигуна доприблизно 100 м.

Максимально допустима довжина кабелю залежить від:

• Ємність кабелю

• Екранований та неекранований кабель

• Частота перемикання ШІМ

• Схема встановлення

Реактори EFR-DU забезпечують економічне та компактне рішення для зменшення електричного навантаження на виході в стандартних застосуваннях.

5.3 Ефект зменшення dv/dt

Реактори du/dt зменшують крутизну наростання напруги та обмежують відбиті перенапруги на клемах двигуна.

Використання реактора з урахуванням dv/dt дозволяє досягти зниження напруги в кілька разів (зазвичай нижче 700 В/мкс) порівняно з вихідною напругою ШІМ, що значно знижує ізоляційні напруги.

5.4 Позиціонування: EFR-DU проти EFR-SI

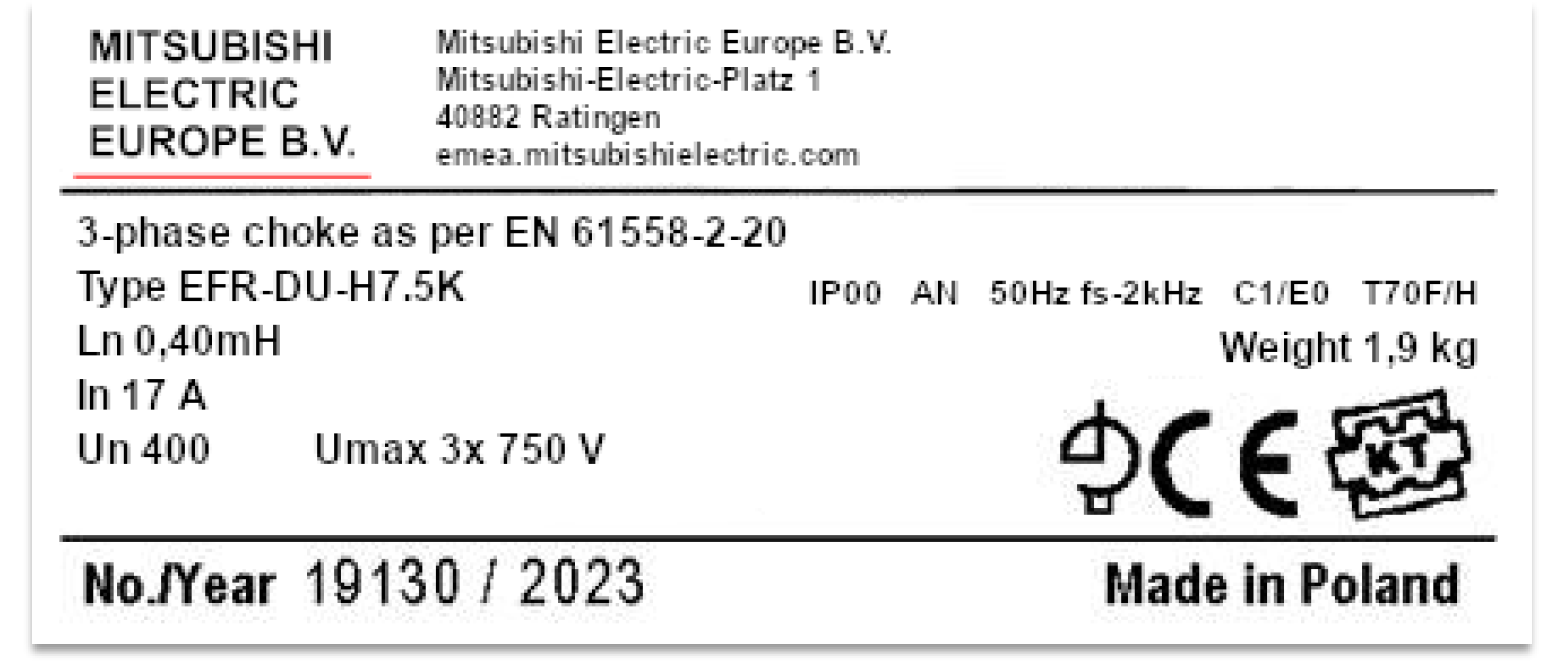

5.5 Зразок заводської таблички

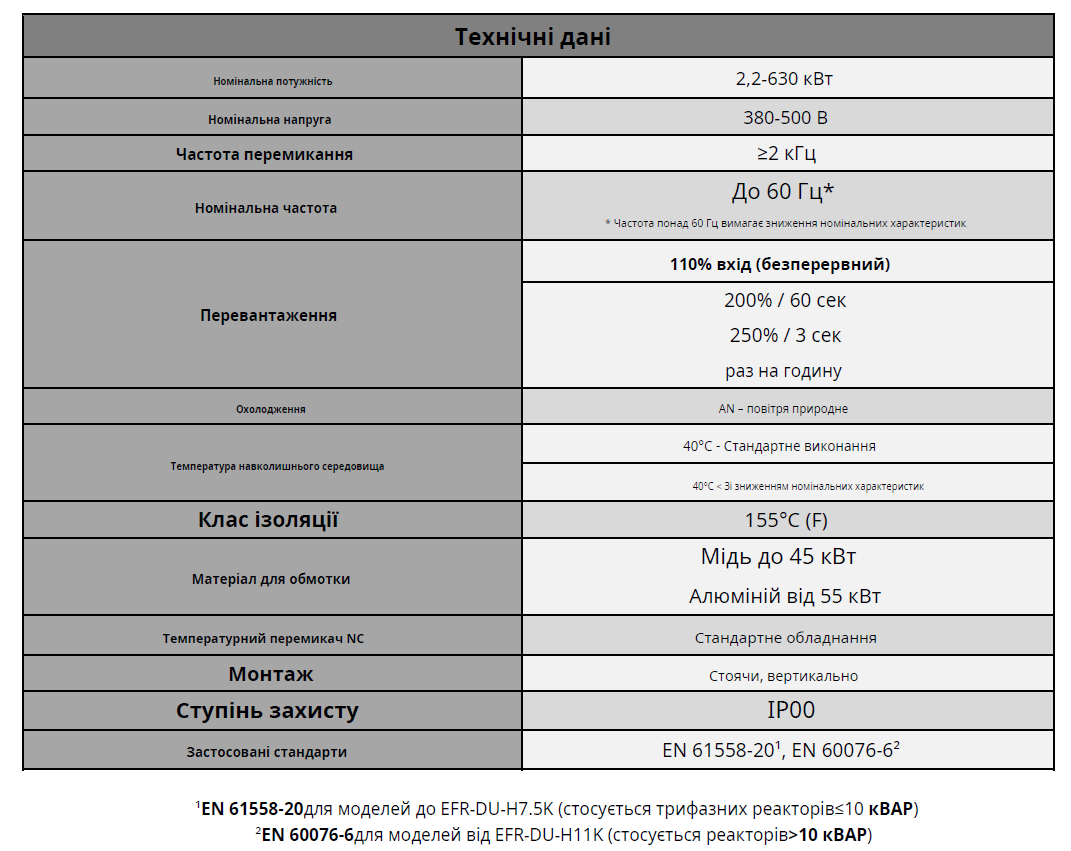

5.6 Таблиця технічних даних

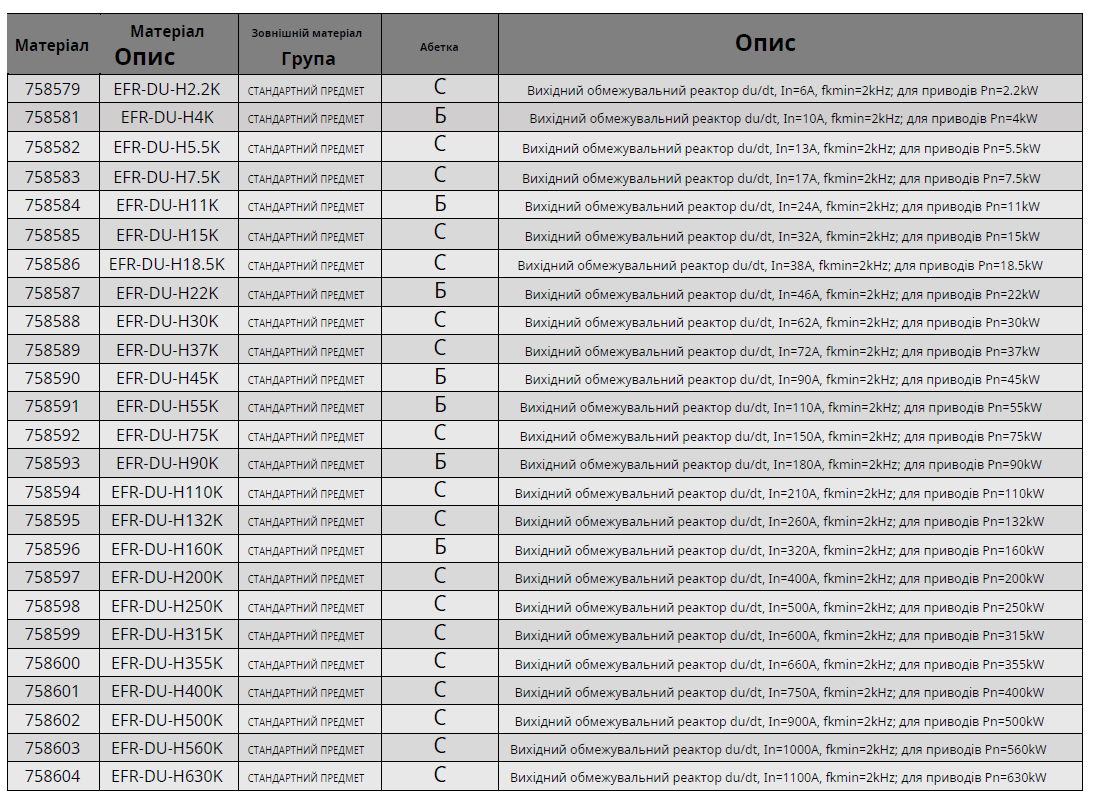

5.7 Перелік матеріалів EFR-DU
