Рефлекторний датчик площі R305 від Pepperl+Fuchs з інтегрованим вимірюванням висоти замінює складні системи

Застосування

У текстильному обладнанні матеріал транспортується у вигляді безперервного полотна через кілька напрямних шківів та через різні обробні станції. Навіть незначні бічні відхилення краю полотна можуть призвести до неточностей на наступних етапах процесу. Тому для забезпечення стабільного та надійного керування процесом положення краю полотна необхідно контролювати в режимі реального часу.

Мета

Метою є виявлення відхилень положення текстильного полотна на ранній стадії та автоматичне ініціювання коригувальних дій до того, як виникнуть перекоси, брак або простої машини. Водночас рішення має бути економічним і не вимагати складних систем. Надійна робота, навіть за наявності волокон, що переносяться повітрям, та забруднень, є важливою для тривалого використання у виробничих умовах.

Рішення

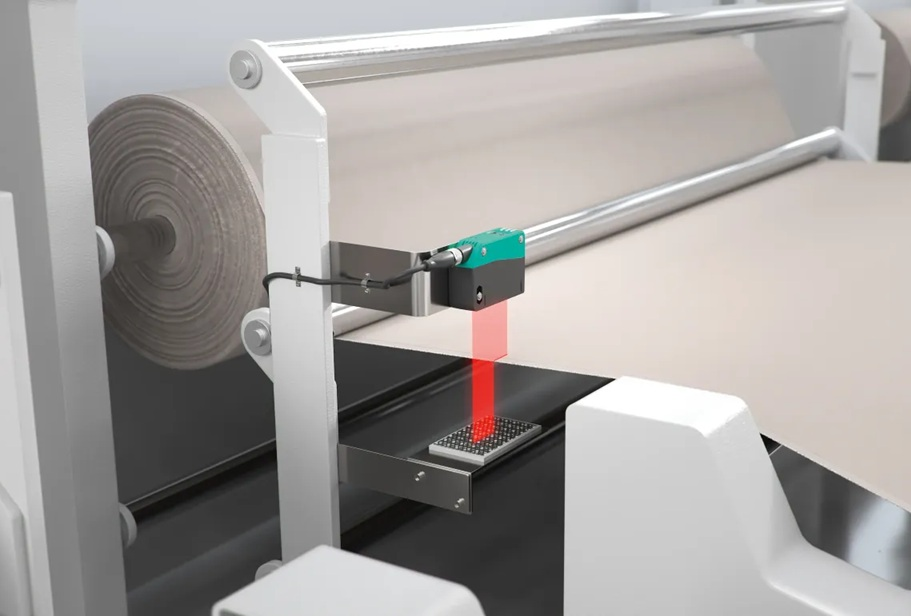

Світловідбивний датчик площі R305 виявляє положення краю полотна в межах своєї світлової смуги шириною 60 мм без фізичного контакту та в режимі реального часу. Точне положення краю визначається за допомогою інтегрованого вимірювання висоти об'єкта та безперервно передається до контролера через IO-Link. Якщо відхилення наближається до визначеного граничного значення, корекція шляху може бути автоматично запущена. Автоматична компенсація сигналу компенсує забруднення, спричинене волокнами, що переносяться повітрям, забезпечуючи надійні результати вимірювання протягом тривалого часу без необхідності трудомісткого обслуговування або повторного налаштування.

Технічні характеристики

  • Світлова смуга шириною 60 мм з п'ятьма індивідуально перемиканими променями
  • Вбудоване вимірювання висоти об'єкта з роздільною здатністю 2 мм
  • Діапазон вимірювання: 0–2 м (режим високої роздільної здатності)/ 0–4 м (стандартний режим)
  • Інтерфейс IO-Link для передачі даних вимірювань та стану
  • Автоматична компенсація сигналу у разі забруднення
  • Функція автоматичного навчання для швидкого та легкого введення в експлуатацію

Переваги

Безперервний моніторинг положення краю полотна значно підвищує стабільність процесу. Відхилення виявляються на ранній стадії та виправляються до того, як вони призведуть до дефектів якості або браку. Водночас, рішення значно знижує витрати на інтеграцію, оскільки не потрібні складні системи обробки зображень або спеціалізоване освітлення.

Порівняно з більш складними системами, R305 пропонує економічно ефективну альтернативу, яка вимагає менше інженерних зусиль, пропонуючи при цьому міцну промислову конструкцію та просте налаштування параметрів. Поєднання широкої світлової смуги, інтегрованого вимірювання висоти та передачі даних IO-Link забезпечує точний та ефективний моніторинг процесу.

Для отримання більш детальної щодо конфігурацій та наявності на складі звертайтеся до нашого продукт-менеджера Олександра Куценко:
