Тросовий енкодер у мобільному крані: надійне визначення положення виносних опор і стріл
Тросовий поворотний енкодер надійно визначає довжину висунення робочих органів будівельної техніки.
Сфера застосування

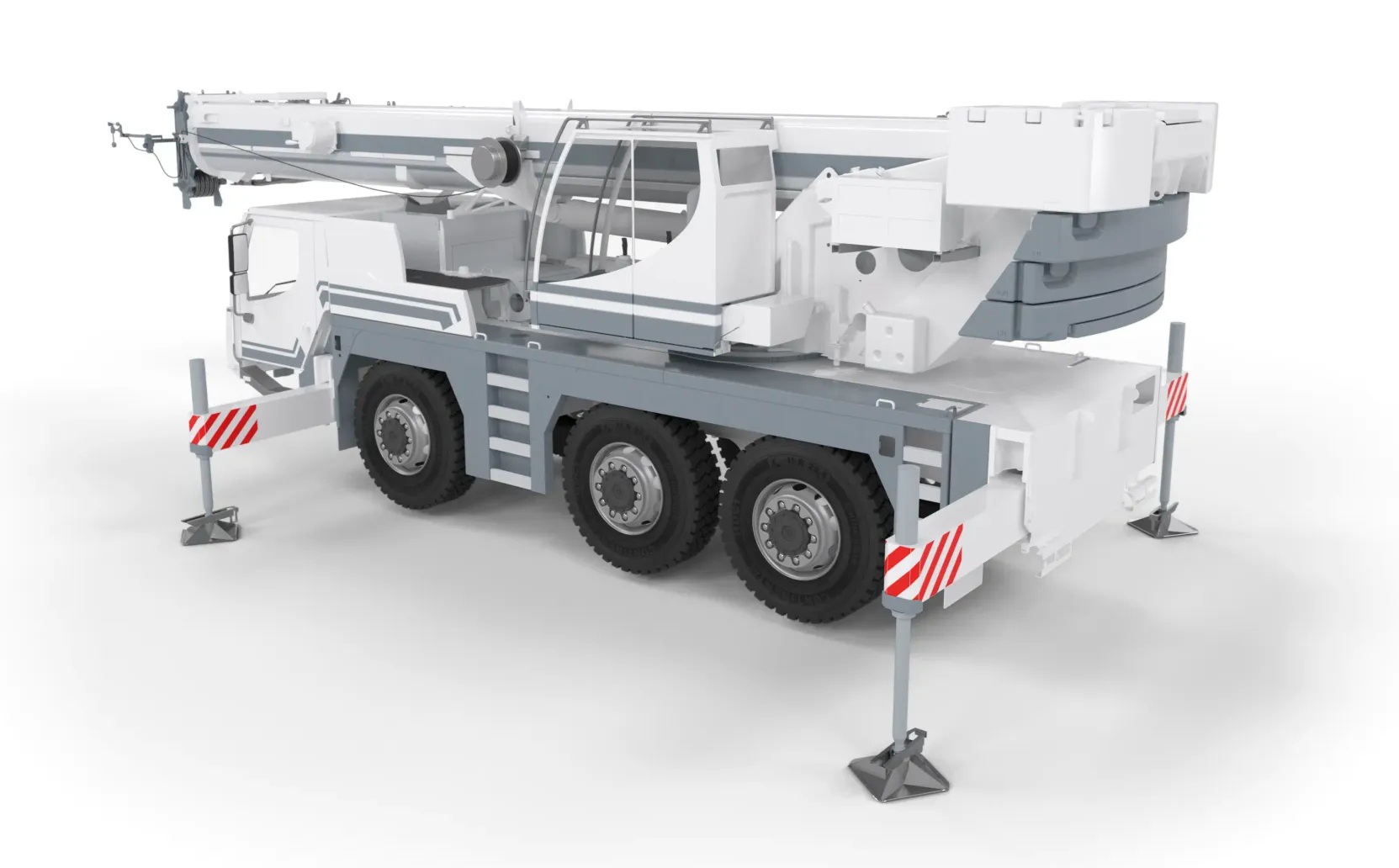

Під час роботи будівельна техніка, наприклад, мобільні крани та автобетононасоси, фіксується за допомогою виносних опор. Вантажопідйомність стріли залежить від довжини виносних опор, які часто можна висунути лише частково — залежно від умов на місці проведення робіт. Допустиме навантаження для конкретного положення розраховується на основі фактичної довжини висунутих опор. Додатковими параметрами, необхідними для цього розрахунку, є орієнтація та довжина вильоту стріли. Звісно, будівельна техніка експлуатується у складних умовах і піддається різноманітним впливам: пил, бруд, волога, сильні вібрації, удари та екстремальні погодні умови — це звичні явища на будівельних майданчиках.
Рішення

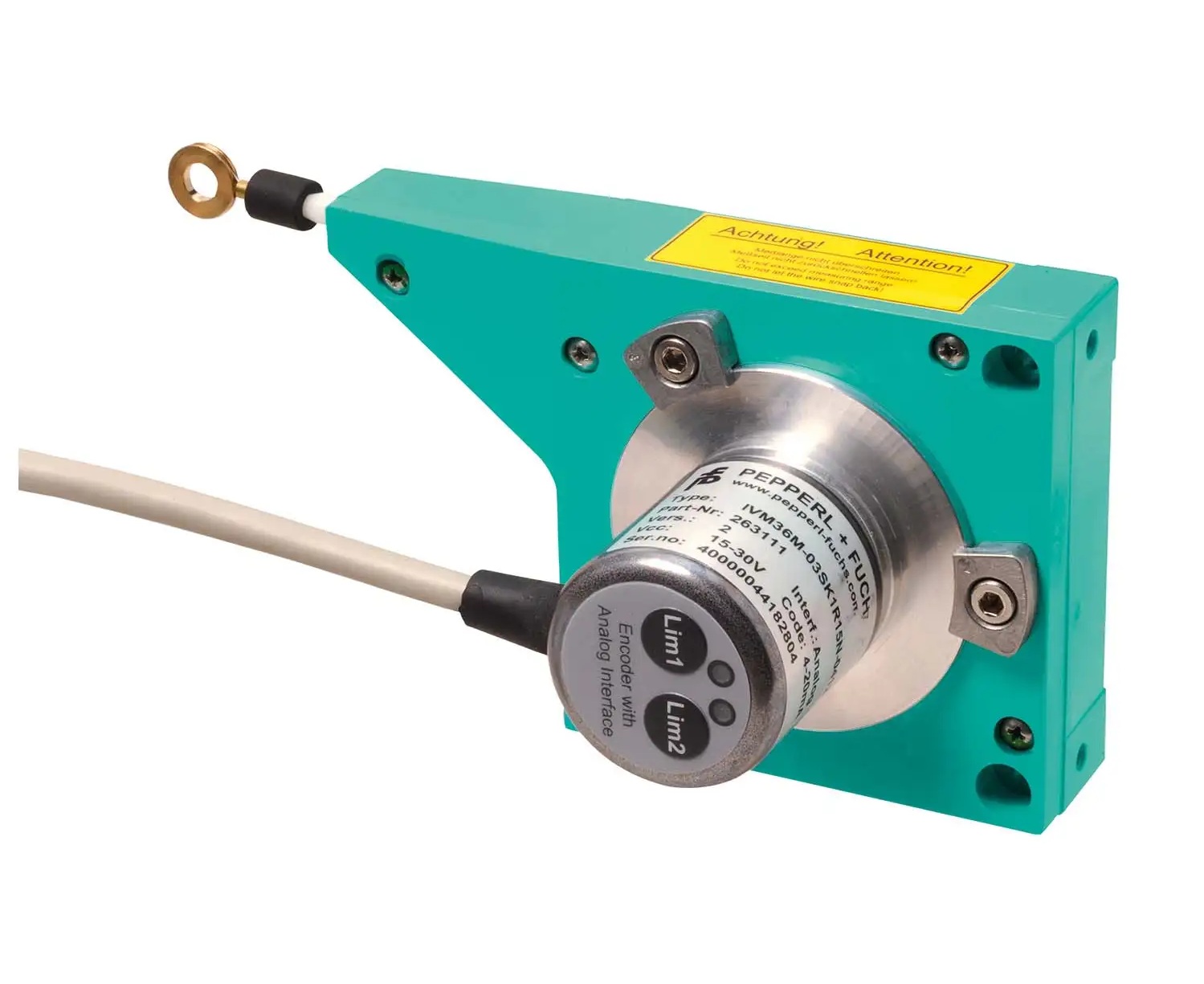

Тросові енкодери складаються з високоточного вимірювального троса та власне енкодера. Корпус пристрою кріпиться до транспортного засобу, а вільний кінець троса — до рухомої опори або стріли. Під час висування рухомого елемента трос розмотується, а при його втягуванні — змотується назад за допомогою пружинного механізму. Таким чином, лінійне переміщення опори перетворюється на обертальний рух усередині корпусу енкодера, що фіксується вбудованим абсолютним енкодером. Отримані точні дані забезпечують надійне визначення положення незалежно від умов навколишнього середовища чи механічних впливів. Доступні моделі серій ECA10TL, ECA21IL та ECA30PL, вибір яких залежить від максимальної довжини опори або стріли.
Технічні характеристики
- Міцна конструкція, що забезпечує тривалий термін служби в екстремальних умовах експлуатації
- Алюмінієвий корпус, оптимізований для мобільного обладнання
- Широкий вибір інтерфейсів
- Компактний пристрій ECA10TL для роботи в умовах вкрай обмеженого простору
- Діапазон вимірювання до 60 м
- Широкий асортимент аксесуарів
- Стійкий до корозії та впливу кислот вимірювальний кабель
Переваги
Вимірювальний механізм і технічна конструкція тросових енкодерів від компанії Pepperl+Fuchs забезпечують надзвичайно високу стійкість до зовнішніх впливів. Прості варіанти монтажу мінімізують трудовитрати та надають значну свободу дій при розміщенні вимірювальних пристроїв. Цю гнучкість додатково розширює широкий асортимент аксесуарів (наприклад, напрямні ролики та кріплення для троса). Завдяки додатковим щітковим насадкам енкодери можна використовувати навіть у найсуворіших умовах експлуатації. Для передачі даних доступний широкий вибір інтерфейсів і протоколів. Підключення енкодера без використання муфт забезпечує точний зворотний зв’язок щодо положення та надійний контроль під час висування й втягування стійки або стріли.
