Затвори ORBINOX BU - рибопрохідна споруда Cle Elum, Вашингтон (США)

Для цього проекту затвори моделі «BU» були спроектовані відповідно до суворих проектних вимог, які вимагають встановлення та експлуатації  затворів горизонтально, а не вертикально. Затвори встановлені на рухомих опорах, що дозволяє в майбутньому демонтувати іх у разі необхідності проведення технічного обслуговування. Клапани постачаються повністю зібраними та перевіреними, що значно скорочує час монтажу.

Затвори є частиною інноваційної рибопрохідної споруди в Cle Elum. Проект включає залізобетонні водозабірні конструкції, встановлені вертикально, щоб вода і риба потрапляли в рибохідну споруду завдяки коливанню поверхні води у водосховищі на 63 фути. Потім вода надходить до рибохідної споруди через збірні залізобетонні канали довжиною від 5 до 500 футів.

Камера затворів містить підземну 6-поверхову сталеву конструкцію, яка підтримує затвор та сталеву трубу для кожного з (6) рівнів у існуючому стовбурі січної палі. Спіральна камера містить підземну спіральну конструкцію діаметром 48 футів, яка розсіює енергію, що утворюється від транспортування води та риби на велику площу.

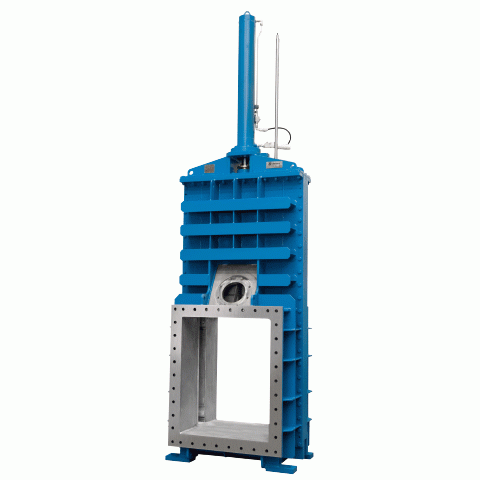

Затвори BU:

• DN2000 - 84 дюйми
• Гумове ущільнення для більшої герметичності

Точка застосування:

• Рибопрохід вище за течією
• Нижній випускний отвір
