Анонс нового обладнання Група продуктів: Інвертор Лінійка продуктів: опції EFR (дроселі змінного струму, реактори DV/DT, синусні фільтри) Частина 4

Ми раді оголосити про випуск нових інверторних опцій.

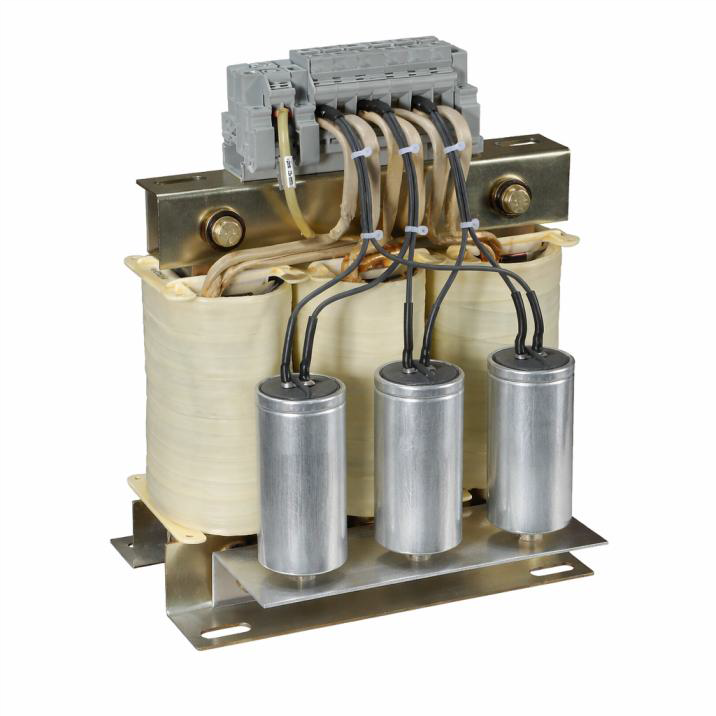

6. EFR-SI – синусні фільтри

6.1  Проблеми, які вирішуються лише синусними фільтрами

На відміну від реакторів типу DV/DT, синусні фільтри можуть:

• Перетворити ШІМ напруги у форму сигналу, близьку до синусоїдальної

• Практично усунути відбиття напруги

• Значно зменшує акустичний шум двигуна

• Зменшення струмів підшипників та синфазних ефектів

• Покращення поведінки електромагнітної сумісності (ЕМС) Цих ефектів неможливо повністю досягти лише за допомогою реакторів типу dv/dt.





6.2 Вплив на роботу двигуна та системи

Використання синусного фільтра призводить до:

• Кращої синусоїдальності напруги двигуна,

• Менші втрати двигуна та нагрівання,

• Знижений акустичний шум,

• Зменшене навантаження на підшипник,

• Покращені характеристики електромагнітної сумісності приводної системи.

6.3 Довгі кабелі двигуна та частота ШІМ

Синусні фільтри EFR-SI дозволяють використовувати дуже довгі кабелі двигуна, зазвичай:

• До 1000 м

• Для фільтрів більших розмірів та сприятливих умов, до 1500 м

* для отримання детальної інформації, будь ласка, зверніться до інструкції з встановлення з безпеки



Для правильної експлуатації потрібне:

• Відповідність мінімальній частоті перемикання ШІМ, зазначеній для фільтра

• Відповідні налаштування параметрів в інверторі

6.4 Типові застосування

EFR-SI є єдиним правильним рішенням у таких застосуваннях, як:

• Дуже довгі кабелі двигуна

• Проекти модернізації з чутливими двигунами,

• Середовища з критичним рівнем шуму,

• установки, критично важливі для електромагнітної сумісності,

• Застосування з високими вимогами до терміну служби та надійності двигуна.

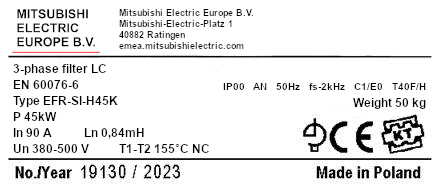

6.5 Зразок заводської таблички

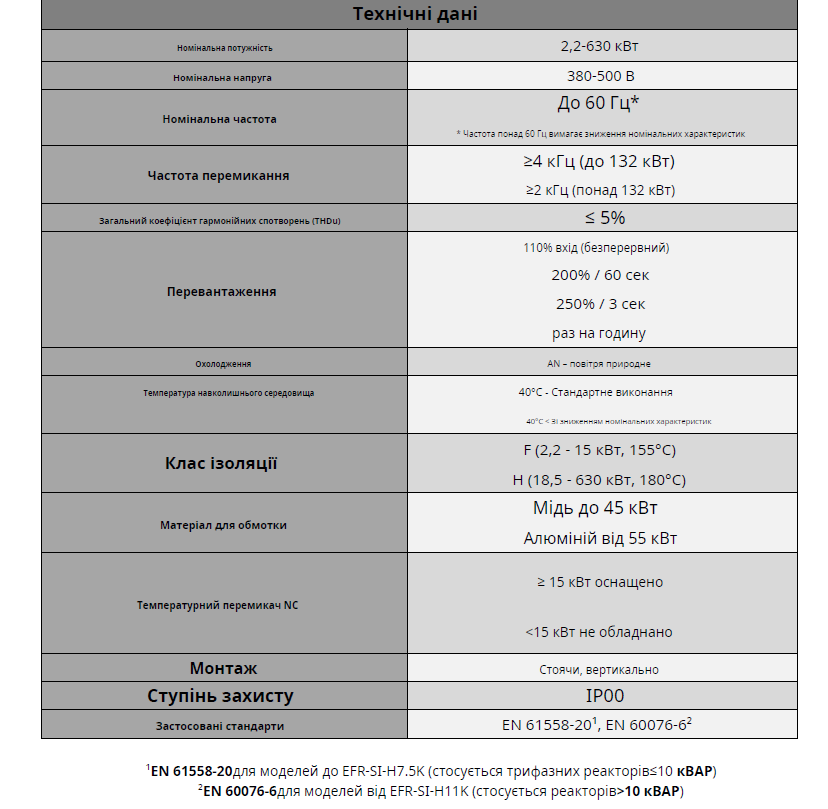

6.6 Таблиця технічних даних

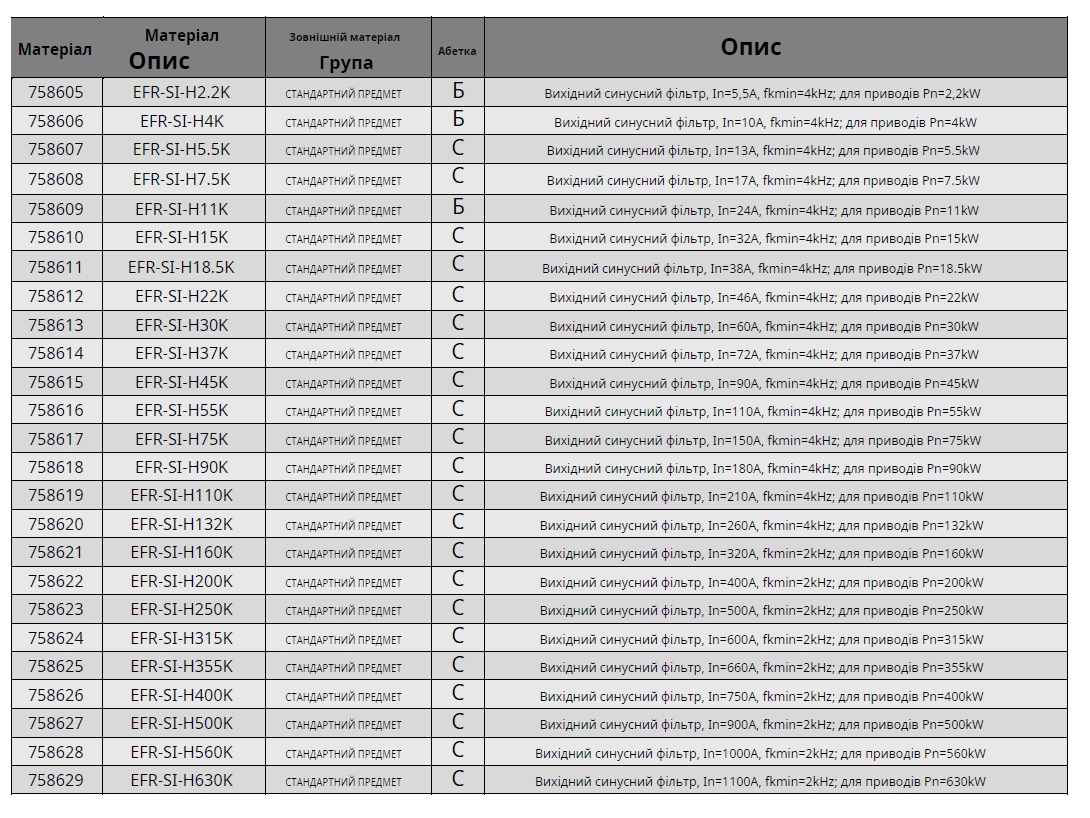

6.7 Перелік матеріалів EFR-SI
