Чому промислові енкодери Pepperl+Fuchs тримають позицію в умовах бруду, ударів та відкритого повітря
У каталозі майже кожного виробника засобів автоматизації сьогодні є і оптичні, і магнітні енкодери. Проте реальна різниця криється не просто в наявності слова «magnetic», а в тому, під які середовища спроєктовані механіка, електроніка та система формування багатообертового значення (multiturn). Бренд Pepperl+Fuchs робить ставку не на мікронну точність у стерильних лабораторних умовах, а на надійність там, де датчик щодня стикається з екстремальними навантаженнями: на кранах, у кар'єрах, на прокатному виробництві, під дією вітрів, мийок високого тиску чи в морському офшорі.
Детальніше ознайомитися з повною лінійкою можна в офіційному каталозі промислових енкодерів Pepperl+Fuchs.

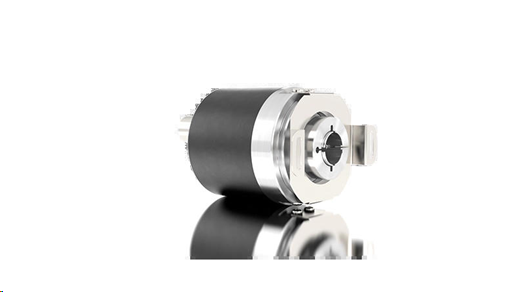

Магнітний абсолютний енкодер Pepperl+Fuchs ENA58IL: порожнистий вал, компактний корпус 58 мм, безконтактне зчитування.
Оптика точніша в чистому цеху. На вулиці вона програє фізиці
Класичний оптичний енкодер будується навколо скляного або пластикового кодового диска та світлового променя. У закритому чистому верстаті це забезпечує найвищу точність.
Але цей принцип втрачає ефективність щойно з’являються пил, окалина, конденсат, бруд, інтенсивні мийки або вібрації металоконструкцій. Оптичний промінь каламутніє, фронти імпульсів «пливуть», а підшипниковий вузол приймає на себе ударні биття валу. Інженери Pepperl+Fuchs змістили акцент: магнітне поле не потребує прозорого диска, тому зовнішній бруд на корпусі не блокує канал зчитування так, як це трапляється з оптикою.
Технологія Hall + Wiegand: без шестерень і без батарейок
В абсолютних серіях датчиків (зокрема популярних лінійках ENA58IL та інших абсолютних магнітних енкодерах) використовується комбінація двоосьового датчика Холла (для кута в межах одного оберту) та енергонезалежного датчика Віганда для підрахунку кількості обертів.
Технічні характеристики та поведінку датчиків у польових умовах також добре ілюструє офіційна технічна документація Pepperl+Fuchs (PDF).

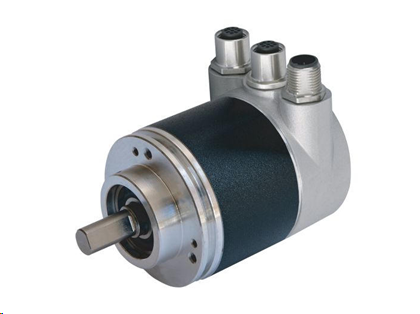

Абсолютний енкодер Pepperl+Fuchs серії EVM58 зі стандартними промисловими роз’ємами — типовий вигляд для шафи й польового кабелю.
Це кардинально інший підхід порівняно зі стандартними «бюджетними магнітними» аналогами чи застарілими оптичними multiturn-системами:

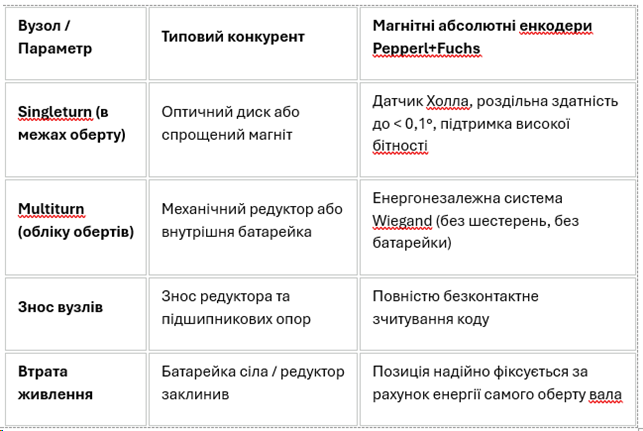

Вузол / Параметр Типовий конкурент Магнітні абсолютні енкодери Pepperl+Fuchs
Singleturn (в межах оберту) Оптичний диск або спрощений магніт Датчик Холла, роздільна здатність до < 0,1°, підтримка високої бітності
Multiturn (обліку обертів) Механічний редуктор або внутрішня батарейка Енергонезалежна система Wiegand (без шестерень, без батарейки)
Знос вузлів Знос редуктора та підшипникових опор Повністю безконтактне зчитування коду
Втрата живлення Батарейка сіла / редуктор заклинив Позиція надійно фіксується за рахунок енергії самого оберту вала
Механічний редуктор із часом створює люфт і боїться ударів. Батарейка життєво вразлива при +80 °C на даху крана чи на відкритому сонячному стовпі. Технологія Wiegand знімає обидва ці ризики, забезпечуючи загальну роздільність системи до 32 біт. Це вже не «грубий магніт на 1 градус». Для кранів, конвеєрів та важкої мобільної техніки точність у 0,1° є більш ніж достатньою, тоді як стійкість до зовнішніх факторів виходить на перший план.
Heavy-duty — це не просто наклейка на стандартному корпусі 58 мм
Головна відмінність промислових серій полягає у спеціалізованому механічному виконанні:
• Серії для важких умов (наприклад, ENA42HD): розроблені спеціально для роботи на стрілах кранів, де присутні постійні ударні навантаження, вібрації та температурні деформації металу.
• Посилені виконання (ENI90HD / ENI90HO): мають нержавіючий корпус, спеціальне офшорне покриття, ізольований вал (для захисту від пробою до 2 кВ) та високу стійкість до електромагнітних завад (EMC) від потужних частотних перетворювачів.
• Високі механічні навантаження: допустиме радіальне навантаження на вал у важких виконаннях становить близько 180–270 Н (у деяких модельних рядах — до 300 Н радіально та 400 Н аксіально).
• Ступінь захисту: виконання корпусів за стандартами IP66, IP67 та IP69K дозволяє витримувати пряме миття гарячою водою під високим тиском.
У той час як чимало виробників пропонують захисні рішення лише як дорогі індивідуальні спецзамовлення, Pepperl+Fuchs пропонує цілком готові каталожні лінійки з комплексним захистом від корозії, вологи та блукаючих струмів.

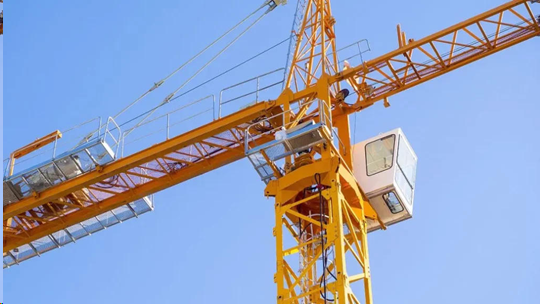

Типове важке застосування: баштовий кран. Тут енкодер працює на відкритому повітрі з ударом, вітром і перепадом температур — саме той профіль, під який зібрано HD-лінійки Pepperl+Fuchs.
Немає підшипника — немає класичної точки відмови
Для надзвичайно складних завдань (турбіни, потужні генератори, прокатні кліті) існують безпідшипникові серії (наприклад, MNI20 / MNI40), де магнітне кільце монтується безпосередньо на вал обладнання, а зчитувальна головка розташовується окремо.
• Повністю відсутній підшипник самого енкодера, який міг би прийняти на себе руйнівний люфт великого двигуна.
• Допустима швидкість обертання — до 30 000 об/хв.
• Робота при значних радіальних биттях валу та підвищених температурах (окремі модифікації — до +100 °C).
Де оптика залишається незамінною?
Звісно, Pepperl+Fuchs не намагається замінити оптичні системи там, где потрібні кутові секунди найвищої точності: прецизійні верстати, напівпровідникове обладнання чи вимірювальні лабораторії — це традиційна ніша спеціалізованої оптики.
Проте утилітарний промисловий пакет Pepperl+Fuchs закриває спектр завдань, які важко знайти в одному місці у конкурентів:
1. Вибухозахист (сертифікації за стандартами Ex ia, Ex d для зон 2/22).
2. Антикорозійне офшорне виконання для морських та портових портів.
3. Підтримка всіх промислових інтерфейсів: SSI, CANopen, PROFIBUS, PROFINET, EtherCAT, SAE J1939.
Висновок для інженера
• Чистий цех і закритий редуктор — класична оптика провідних брендів.
• Кран, складський штабелер, вітрогенератор, мийний комплекс, кар'єрний екскаватор, порт, прокатка чи потужний електродвигун із вальними струмами — магнітні та heavy-duty енкодери Pepperl+Fuchs працюють значно довше за стандартні універсальні датчики.
Критерій вибору простий: якщо датчик на вашому об'єкті виходить з ладу через агресивне середовище та вібрації, а не через нестачу роздільної здатності, варто обирати іншу «фізику відмови».
